·1480· 精细化工 FINE CHEMICALS 第 36 卷

大于曲线 a（即 EP0），表明填料的添加有助于提高
水性环氧涂层的防腐性能。这主要是由于填料的添
加堵塞了环氧树脂在固化过程中产生的微孔道，阻
止了腐蚀粒子通过微孔道到达金属基材表面发生腐
蚀，同时填料的孔道结构能够延缓腐蚀粒子使基材
发生腐蚀 [26] 。从图 6 浸泡 360 h 时不同填料添加量
涂层的奈奎斯特图中可以明显看出，对于 SBA-15-
GO 填料，添加质量分数为 1.0%组分（EP4）的防
腐性能明显优于其他组分。前期工作中 ZSM-5 改性
7
2
石墨烯水性环氧涂层阻抗值约为 4×10 Ω·cm ，本实
8
2
验中最优组分阻抗值达到 4×10 Ω·cm ，这主要是由
于 SBA-15 分子筛的直型孔道比 ZSM-5 的 Z 型孔道
简单，孔径更大，有利于填料在水性环氧树脂中的
分散性，进而增加填料在涂层中稳定性，从而改善
了涂层防腐性能。
2.5.2 盐雾实验
图 8a~f 分别为 EP0~EP5 试样 600 h 盐雾实验的
光学照片。其中，a、b、c、d、f 组样片的表面在

600 h 5%NaCl（质量分数）溶液连续喷雾后，涂层
a—EP0；b—EP1；c—EP2；d—EP3；e—EP4；f—EP5 表面均有不同程度的起泡和点蚀现象，而 e 组样片

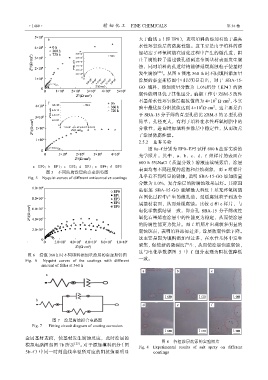

图 5 不同防腐涂层的奈奎斯特图
Fig. 5 Nyquist curves of different anticorrosive coatings 几乎看不到明显的锈蚀，说明 SBA-15-GO 添加质量
分数为 1.0%，复合涂层的防腐蚀效果最好。其原因
是添加 SBA-15-GO 能够最大程度上填充环氧树脂
在固化过程中产生的微孔道，延缓腐蚀粒子到达金
属基材表面，从而延缓腐蚀。比较 d 和 e 样片，与
电化学数据结果一致，即介孔 SBA-15 分子筛改性
氧化石墨烯在涂层中的性能更为稳定，从而使涂层
的防腐性能更为优异。而 f 组照片出现较多明显的
腐蚀斑点，表明填料添加过多，涂层防腐性能下降。
这主要是因为填料添加量过多，在水性基体中发生
聚集，促使新的微裂纹产生，从而使涂层快速腐蚀，

这与电化学数据图 5 中 f 组分表现为阻抗值降低
图 6 浸泡 360 h 时不同填料添加量涂层的奈奎斯特图
Fig. 6 Nyquist curves of the coatings with different 一致。
amount of filler at 360 h

图 7 涂层腐蚀拟合电路图
Fig. 7 Fitting circuit diagram of coating corrosion

金属基材表面，使基材发生腐蚀反应，此时涂层的
模拟电路图如图 7b 所示 [25] 。对于添加填料组分（图 图 8 各组涂层盐雾的实验照片
Fig. 8 Experimental results of salt spray on different
5b~f）中同一时刻曲线半径所对应的阻抗值要明显 coatings
