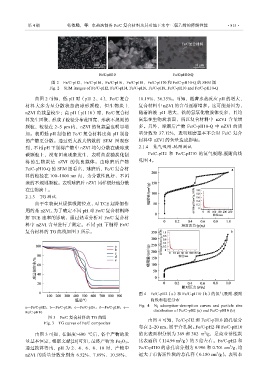

第 4 期             韩依飏,等:  水热法制备 Fe/C 复合材料及其对地下水中三氯乙烯的降解性能                                ·815·














                        图 2  Fe/C-pH2、Fe/C-pH4、Fe/C-pH6、Fe/C-pH8、Fe/C-pH10 和 Fe/C-pH10-Q 的 SEM 图
                       Fig. 2    SEM images of Fe/C-pH2, Fe/C-pH4, Fe/C-pH6, Fe/C-pH8, Fe/C-pH10 and Fe/C-pH10-Q

                 由图 2 可知,低 pH 时(pH 2、4),Fe/C 复合                18.19%、36.35%。可知,随着水热反应 pH 的增大,
            材料大多为呈分散状态的球形颗粒,但生物炭上                              复合材料中 nZVI 的含量逐渐增多。这可能是因为,
            nZVI 负载量较少;高 pH(pH 10)时,Fe/C 复合材                   随着溶液 pH 增大,铁的氢氧化物胶体变多,且均
            料发生团聚,形成了粒径分布范围宽、形状不规则的                            富集在生物炭表面,所以复合材料中 nZVI 含量增
            颗粒,粒径在 2~5  μm 内,nZVI 的负载量也明显增                     多。另外,球磨后产物 Fe/C-pH10-Q 中 nZVI 的质
            加。表明低 pH 制备的 Fe/C 复合材料比高 pH 制备                     量分数为 37.12%,表明球磨基本不会对 Fe/C 复合
            的产物更分散。通过更大放大倍数的 SEM 图观察                           材料中 nZVI 的含量造成影响。
            到,不同 pH 下制得产物中 nZVI 均匀分散在碳球或                       2.1.4   氮气吸附-脱附测试
            碳颗粒上,没有团聚现象发生,表明由蔗糖炭化制                                 Fe/C-pH2 和 Fe/C-pH10 的氮气吸附-脱附曲线
            得的生物炭是 nZVI 的优良载体。由球磨后产物                           见图 4。

            Fe/C-pH10-Q 的 SEM 图看出,球磨后,Fe/C 复合材
            料的粒径在 100~1000 nm 内,为分散性良好、不团
            聚的不规则颗粒。表明球磨后 nZVI 同样很好地分散
            在生物炭上。
            2.1.3  TG 测试
                 由于生物炭只提供吸附位点,对 TCE 起降解作
            用的是 nZVI,为了确定不同 pH 对 Fe/C 复合材料降
            解 TCE 速率的影响,通过热重分析对 Fe/C 复合材
            料中 nZVI 含量进行了测定。不同 pH 下制得 Fe/C
            复合材料的 TG 曲线如图 3 所示。















                                                               图 4  Fe/C-pH2(a)和 Fe/C-pH10(b)的氮气吸附-脱附
                                                                    曲线和粒径分布

            a—Fe/C-pH2;b—Fe/C-pH4;c—Fe/C-pH6;d—Fe/C-pH8;e—     Fig.  4  N 2  adsorption-desorption curves and  particle size
            Fe/C-pH10                                                distribution of Fe/C-pH2 (a) and Fe/C-pH10 (b)
                      图 3  Fe/C 复合材料的 TG 曲线                          由图 4 可知,Fe/C-pH2 和 Fe/C-pH10 的孔径分
                     Fig. 3    TG curves of Fe/C composites
                                                               布在 2~20 nm,属于介孔炭。Fe/C-pH2 和 Fe/C-pH10
                                                                                            2
                 由图 3 可知,在温度>600  ℃后,各个产物的质                    的比表面积分别为 369 和 302 m /g,是商业活性炭
                                                                                 2
            量基本恒定,根据文献[28]可知,最终产物为 Fe 2 O 3 。                  比表面积(114.96 m /g)的 3 倍左右。Fe/C-pH2 和
                                                                                                       3
            通过换算得出,pH 为 2、4、6、8、10 时,产物中                       Fe/C-pH10 的总孔容分别为 0.996 和 0.701 cm /g,均
                                                                                                 3
            nZVI 的质量分数分别为 6.52%、7.69%、10.58%、                  远大于市售活性炭的总孔容(0.180 cm /g)。表明本
