Page 206 - 《精细化工》2022年第7期

·1492· 精细化工 FINE CHEMICALS 第 39 卷

的升高而逐渐降低，这是由于温度升高加剧了分子
的热运动，疏水缔合作用处于混乱状态；当温度与
剪切速率达到稳定时，分子间缔合打开并处于动态
平衡，此时体系黏度也处于稳定状态。当体系温度
分别升至 90、120 和 180 ℃时，HLMY 水溶液经过
剪切之后，黏度基本保持不变，最终表观黏度分别
为 111.35、66.14 和 53.11 mPa·s。

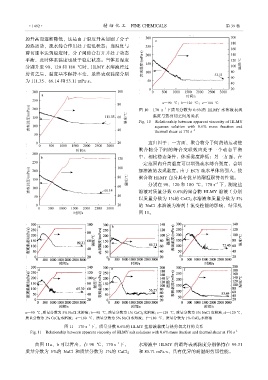

a—90 ℃；b—120 ℃；c—180 ℃

–1
图 10 170 s 下质量分数为 0.6%的 HLMY 水溶液表观
黏度与热剪切之间的关系
Fig. 10 Relationship between apparent viscosity of HLMY
aqueous solution with 0.6% mass fraction and
–1
thermal shear at 170 s

这归因于：一方面，聚合物分子间的热运动使
聚合物分子间的缔合交联效应处于一个动态平衡
中，相比稳态条件，体系黏度降低；另一方面，在
一定范围内升高温度可以增强疏水缔合强度，会增
加溶液的表观黏度。由于 ECY 疏水单体的引入，使
聚合物 HLMY 自身具有优异的耐温耐剪切性能。
–1
分别在 90、120 和 180 ℃，170 s 下，测定盐
溶液对质量分数 0.6%的聚合物 HLMY 溶液（分别
以质量分数为 1%的 CaCl 2 水溶液和质量分数为 5%
的 NaCl 水溶液为溶剂）流变性能的影响，结果见
图 11。

a—90 ℃，质量分数为 5% NaCl 水溶液；b—90 ℃，质量分数为 1% CaCl 2 水溶液；c—120 ℃，质量分数为 5% NaCl 水溶液；d—120 ℃，
质量分数为 1% CaCl 2 水溶液；e—180 ℃，质量分数为 5% NaCl 水溶液；f—180 ℃，质量分数为 1% CaCl 2 水溶液

–1
图 11 170 s 下，质量分数 0.6%的 HLMY 盐溶液黏度与热剪切之间的关系
–1
Fig. 11 Relationship between apparent viscosity of HLMY salt solutions with 0.6% mass fraction and thermal shear at 170 s

–1
由图 11a、b 可以看出，在 90 ℃、170 s 下， 水溶液中 HLMY 的最终表观黏度分别保持在 99.31
和 85.71 mPa·s，具有优异的耐温耐剪切性能。
质量分数为 5%的 NaCl 和质量分数为 1%的 CaCl 2
