Page 185 - 201812

第 12 期 于 梦，等: 聚醚改性聚天冬氨酸减水剂的制备及其性能 ·2153·

2.6 XRD 分析

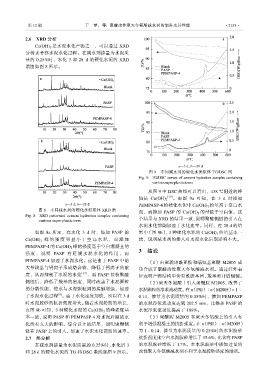

Ca(OH) 2 是水泥水化产物之一，可以通过 XRD
分析来考察水泥水化过程。在减水剂掺量为水泥质
量的 0.25%时，水化 3 和 28 d 的硬化水泥的 XRD
谱图如图 8 所示。

a—3 d; b—28 d
图 9 不同减水剂的硬化水泥浆体 TG/DSC 图
Fig. 9 TG/DSC curves of cement hydration samples containing
varioussuperplasticizers

从图 9 中 DSC 曲线可以看出，438 ℃附近的峰
[19] 。由图 9a 可知，在 3 d 时掺加
值是 Ca(OH) 2
a—3 d; b—28 d PEMPASP-4 的硬化水泥中 Ca(OH) 2 的量高于空白水
图 8 不同减水剂的硬化水泥浆体 XRD 谱 泥，而掺加 PASP 的 Ca(OH) 2 的量低于空白值。这
Fig. 8 XRD patternsof cement hydration samples containing
various superplasticizers 个结果与 XRD 的结果一致，说明聚醚侧链的引入在
水泥水化前期加速了水化速率。同样，在 28 d 的结
如图 8a 所示，在水化 3 d 时，添加 PASP 的 果中（图 9b），3 种硬化水泥的 Ca(OH) 2 的量基本一
Ca(OH) 2 峰的强度明显小于空白水泥，而添加 致，说明减水剂的掺入对水泥水化后期影响不大。
PEMPASP-4 的 Ca(OH) 2 峰的强度高于空白混凝土的
3 结论
强度，说 明 PASP 有延缓水泥 水 化的作用 ， 而
PEMPASP-4 加速了水泥水化。这是由于 PASP 中的 （1）由聚琥珀酰亚胺和端氨基聚醚 M2005 成
大量羧基与钙离子形成络合物，降低了钙离子的浓 功合成了聚醚改性聚天冬氨酸减水剂。通过红外表
度，从而抑制了水泥的水化 [17] ，而 PASP 接枝聚醚 征表明产物结构中含有酰胺基团、羧基和开链醚键。
侧链后，降低了羧基的密度，同时改善了水泥颗粒 （2）聚天冬氨酸上引入聚醚胺 M2005，改善了
的分散性能，使水与水泥颗粒间的接触增强，加速 水泥颗粒的净浆流动度。在 n（PSI）∶n（M2005）= 1∶
[9]
了水泥水化过程 。由于水化速度加快，所以在 3 d 0.14，掺量为水泥质量的 0.35%时，掺加 PEMPASP
时水泥胶砂的抗折强度增大。随着水泥龄期的增长， 的水泥净浆流动度达到 202.5 mm，比掺加 PASP 的
由图 8b 可知，3 种硬化水泥的 Ca(OH) 2 的峰强度基 水泥净浆流动度提高了 189%。
本一致，说明 PASP 和 PEMPASP-4 对水泥后期的水 （3）聚醚胺 M2005 在聚天冬氨酸上的引入有
化没有太大的影响。综合以上的结果，说明聚醚侧 利于增强混凝土的抗折强度。在 n（PSI）∶n（M2005）
链在 PASP 上的引入，加速了水泥水化前期的速率。 为 1∶0.14、掺量为水泥质量的 0.25%时的水泥胶砂
2.7 热分析 抗折强度比空白水泥胶砂增长了 15.6%，比含有 PASP
在减水剂掺量为水泥质量的 0.25%时，水化后 3 的水泥胶砂增长了 17%。在水泥胶砂中掺加过量的
和 28 d 的硬化水泥的 TG 和 DSC 曲线如图 9 所示。 改性聚天冬氨酸减水剂不利于水泥胶砂强度的增强。
