Page 185 - 《精细化工》2022年第1期
P. 185
第 1 期 丁 伟，等: 基于鞣制废革屑的生物基皮革填料的制备及性能 ·175·
DCH 处理革坯的收缩温度相近。上述结果说明， 不同处理组革坯的抗张强度、撕裂强度和断裂
DCH 经 DSA 改性后，在填充、染色和加脂过程中 伸长率如图 6 所示。
对 BAT 鞣制革坯的收缩温度基本无影响，加脂后较
高的革坯收缩温度能够保证成革具有较高的纤维分
散程度，从而使其具有较好的物理感官性能。

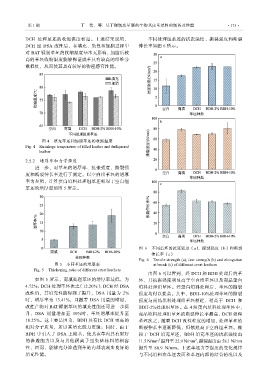

图 4 填充革坯和加脂革坯的收缩温度
Fig. 4 Shrinkage temperature of filled leather and fatliquored
leather
2.5.2 增厚率和力学强度
进一步，对革坯的增厚率、抗张强度、撕裂强
度和断裂伸长率进行了测定。以空白组革坯的增厚
率为参照，计算蛋白填料处理组革坯相对于空白组
革坯的增厚率如图 5 所示。
图 6 不同革坯的抗张强度（a）、撕裂强度（b）和断裂
伸长率（c）
Fig. 6 Tensile strength (a), tear strength (b) and elongation
图 5 不同革坯的增厚率 at break (c) of different crust leathers
Fig. 5 Thickening ratio of different crust leathers
由图 6 可以看到，经 DCH 和 BDH 处理后的革
如图 5 所示，商填处理革坯的增厚率最低，为 坯，其抗张强度明显高于空白组革坯以及商品蛋白
4.72%；DCH 处理革坯次之（12.20%）；DCH 经 DSA 填料处理组革坯。经蛋白填料处理后，革坯的撕裂
改性后，其填充性能得到了提升，DSA 用量为 2% 强度均得以提高。其中，BDH-10%处理革坯的撕裂
时，增厚率为 13.41%，且随着 DSA 用量的增加， 强度与商品填料处理组革坯相近，稍高于 DCH 和
改性产物对 BAT 鞣制革坯的填充性能还可进一步提 BDH-2%处理组革坯。在 4 组蛋白填料处理革坯中，
升，DSA 用量增加至 10%时，革坯增厚率提升至 商品填料处理组革坯的断裂伸长率最高，DCH 处理
18.25%。这主要是因为，BDH 具有比 DCH 更高的 革坯次之，随着 DCH 改性程度的增加，处理革坯的
相对分子质量，所以其填充能力更强；同时，由于 断裂伸长率逐渐降低，但依然高于空白组革坯。相
BDH 中引入了 DSA 上羧基，使其在革内具有更好 较于 DCH 填充革坯，BDH 填充革坯的抗张强度由
2
的渗透能力以及与其他阴离子型染整材料的相容 11.5 N/mm 提升至 22.9 N/mm ，撕裂强度由 58.1 N/mm
2
性，因而，能够充分渗透到革的内部表现出良好的 提升至 80.9 N/mm。上述革坯力学强度的变化规律
填充性能。 与不同填料在革坯表面和革坯内部的结合情况以及
