Page 193 - 《精细化工》2022年第7期

第 7 期 程欣宇，等: 改性天然沸石对橡胶复合材料性能的影响 ·1479·

（tanδ）随温度变化的动态热机械测试曲线。如图 合材料相比，均出现 M L 下降、M H 升高的趋势，表
9a 所示，NR/NZ、NR/S-NZ 和 NR/S-HNZ 复合材料 明硅烷化沸石有利于提升硫化反应速率，提高硫化
的 E'都明显高于 NR。这是因为硅烷化沸石加入橡 程度；随着应变的增大，G'呈下降趋势，NR/S-HNZ
胶后，与橡胶基体发生物理缠绕或者化学交联，从 复合材料表现出最高的 G'和最低的 tanδ，表明
而提高了复合材料的储能模量。此外，tanδ 峰值所 NR/S-HNZ 复合材料具有更强的橡胶交联网络。
对应的温度通常与材料的玻璃化转变温度（T g ）有 以上结果证明，沸石及改性沸石可替代部分炭
关 [32-33] ，从图 9b 可以看出，NR 复合材料的 T g 为 黑作为橡胶补强填料，复合改性天然沸石可改善与
–55.59 ℃，NR/S-NZ 和 NR/S-HNZ 的 tanδ 峰值变 橡胶间的界面相互作用，提升天然橡胶的综合性能。
小，且与 NR 复合材料相比，T g 分别增加了 1.8 和 本课题组将进一步设计天然沸石与橡胶之间的有机-
2.2 ℃。这是因为 Si-69 参与了橡胶体系的交联反 无机化学键合，以期更大程度地替代传统补强填料，
应，使体系的交联密度上升，交联网络会对分子链 提高橡胶复合材料的性能。
运动产生一定的阻力，导致橡胶分子链的运动能力
参考文献：
下降。
[1] NINYONG K, WIMOLMALA E, SOMBATSOMPOP N, et al.
Potential use of NR and wood/NR composites as thermal neutron
shielding materials[J]. Polymer Testing, 2017, 59: 336-343.
[2] WANG N (王娜), XIN Y H (辛远航), ZHANG X Y (张鑫雨), et al.
Carrageenan/metal oxide synergistic ammonium polyphosphate to
prepare flame-retardant nature rubber[J]. Fine Chemicals (精细化
工), 2021, 38(1): 176-182.
[3] SONG Y H, XU Z J, WANG W J, et al. Payne effect of carbon black
filled natural rubber nanocomposites: Influences of extraction,
crosslinking, and swelling[J]. Journal of Rheology, 2021, 65(5):
807-820.
[4] ARROYO M, LOPEZ M, HERRERO B, et al. Organo-montmorillonite
as substitute of carbon black in natural rubber compounds[J].
Polymer, 2003, 44: 2447-2453.
[5] ONDRUDOVA D, BOZEKOVA S, BUNOVA L, et al. Modification
of alternative additives and their effect on the rubber properties[J].
MATEC Web of Conferences, 2018, 157: 1-13.
[6] WANG Z W (王志伟), YANG F (杨凤), KANG H L (康海澜), et al.
Preparation and properties of zeolite/nature rubber composites[J].
China Elastomerics(弹性体), 2018, 28(4): 6-11.
[7] PETER R, VIJAY V R, RAMAKRISHNAN S, et al. Phosphorylated
cashew nut shell liquid prepolymer modified kaolin as a reinforcing
filler for natural rubber[J]. Applied Clay Science, 2015, 105/106:
186-191.
[8] SOOKYUNG U, THAIJAROEN W, NAKASON C. Influence of
modifying organoclay on the properties of natural rubber/organoclay
nanocomposites[J]. Journal of Composite Materials, 2014, 48:

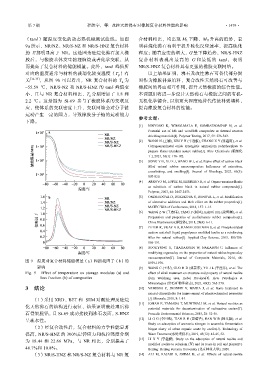

图 9 温度对复合材料储能模量（a）和损耗因子（b）的
1959-1970.
影响 [9] WANG C (王程), GUO H D (郭慧东), YU J L (于佳乐), et al. The
Fig. 9 Effect of temperature on storage modulus (a) and effect of alkali treatment on structure and property of natural zeolite
loss fraction (b) of composites from Weichang area, Hebei Province[J]. Acta Petrologica et
Mineralogica (岩石矿物学杂志), 2021, 40(3): 565-570.
3 结论 [10] VANESSA C, JHONNY V, MARIA J, et al. Basic treatment in
natural clinoptilolite for improvement of physicochemical properties
（1）采用 XRD、BET 和 SEM 对酸处理及硅烷 [J]. Minerals, 2018, 8: 1-14.
[11] JOHAN E, YAMADA T, MUNTHALI M, et al. Natural zeolites as
化天然沸石的结构进行表征，结果证明酸处理后沸 potential materials for decontamination of radioactive cesium[J].
石骨架脱铝，且 Si-69 成功接枝到沸石表面，S-HNZ Procedia Environmental Sciences, 2015, 28: 52-56.
呈疏水性。 [12] LI G G (李国光), TIAN R H (田瑞华), HAN W B (韩文彪), et al.
Study on adsorption of ammonia nitrogen in anaerobic fermentation
（2）经复合改性后，复合材料的力学性能显著 biogas slurry of urban organic waste by zeolite[J]. Technology of
提高，NR/S-HNZ 的 300%定伸应力和抗拉强度分别 Water Treatment(水处理技术), 2019, 45(12): 42-45, 52.
为 18.44 和 22.66 MPa，与 NR 相比，分别提高了 [13] LI X Y (李鑫媛). Study on the adsorption of natural zeolite and
modified zeolite to selenium (Ⅳ) and its reuse in soil and plants[D].
46.7%和 10.8%。 Beijing: Beijing Forestry University (北京林业大学), 2020.
（3）NR/S-HNZ 和 NR/S-NZ 复合材料与 NR 复 [14] ALI M, RAJABI S, SHIMA B, et al. Effects of natural-zeolite
