Page 193 - 《精细化工》2020年 第10期
P. 193

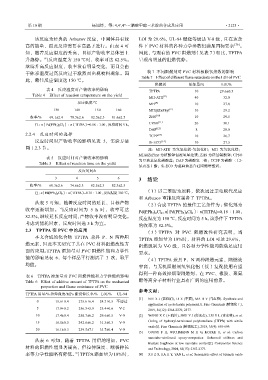

第 10 期 杨旭锋,等: 4,4,4-三膦酸甲酯三苯胺的合成及应用 ·2123·
该反应为经典的 Arbuzov 反应,中间体具有较 LOI 为 29.6%,UL-94 燃烧等级达 V-0 级,且在该条
高的能垒,因此反应需要在高温下进行。由表 4 可 件下 PVC 材料的各种力学参数仍满足国标要求 [36] 。
知,随着反应温度的升高,目标产物收率总体呈上 因此,与现有的 PVC 阻燃剂(见表 7)相比,TPTPA
升趋势。当反应温度为 150 ℃时,收率可达 82.5%。 呈现出明显的阻燃优势。
继续升高反应温度,收率没有明显变化,而且会由
于体系温度过高反应过于激烈而出现喷料现象。因 表 7 不同阻燃剂对 PVC 材料极限氧指数的影响
Table 7 Effect of different flame retardants on the LOI of PVC
此,最佳反应温度选 150 ℃。
阻燃剂 添加量/% LOI/%
表 4 反应温度对产物收率的影响 TPTPA 10 29.60.5
Table 4 Effect of reaction temperature on the yield
[8]
MH-ATH 40 32.0
反应温度/℃ MH 10 27.8
[9]
130 140 150 160 MH@ZnPhyt 10 29.2
[9]
收率/% 69.12.4 78.52.6 82.52.3 81.62.5 ZHS [10] 10 29.5
CPSO [11] 20 30.1
注:n〔Pd(PPh 3) 2Cl 2〕∶n(TITPA)=0.18∶1.00,反应时间 5 h。
DAP [12] 8 28.0
2.2.4 反应时间的选择 TCPP [13] 10 26.7
反应时间对产物收率的影响见表 5,实验方法 Si-ECO [14] 10 27.5
同 1.2.3 节。 注:MH-ATH 为氢氧化镁-氢氧化铝;MH 为氢氧化镁;
MH@ZnPhyt 为植酸锌包覆氢氧化镁;ZHS 为羟基锡酸锌;CPSO
表 5 反应时间对产物收率的影响
Table 5 Effect of reaction time on the yield 为豆油基氯化磷酸盐;DAP 为磷酸氢二铵;TCPP 为磷酸三(2-
氯丙基)酯;Si-ECO 为蓖麻油基含硅阻燃增塑剂。
反应时间/h
3 4 5 6 3 结论
收率/% 60.32.6 74.62.3 82.52.3 82.32.5
(1)以三苯胺为原料,依次通过亲电取代反应
注:n〔Pd(PPh 3) 2Cl 2〕∶n(TITPA)=0.18∶1.00,反应温度 150 ℃。
和 Arbuzov 重排反应制备了 TPTPA。
从表 5 可知,随着反应时间的延长,目标产物 (2)合成 TPTPA 的最佳工艺条件为:催化剂为
收率逐渐增加。当反应时间为 5 h 时,收率可达 Pd(PPh 3) 2Cl 2,n〔Pd(PPh 3) 2Cl 2〕∶n(TITPA)=0.18∶1.00,
82.5%,继续延长反应时间,产物收率没有明显变化。
反应温度为 150 ℃,反应时间为 5 h。该条件下 TPTPA
考虑到能耗因素,反应时间选 5 h 为宜。
的收率为 82.5%。
2.3 TPTPA 在 PVC 中的应用 (3)TPTPA 对 PVC 阻燃改性研究表明,当
本文合成的化合物 TPTPA 兼具 P、N 两种阻 TPTPA 添加量为 10%时,材料的 LOI 可达 29.6%,
燃元素,因此本文研究了其在 PVC 材料阻燃改性方 阻燃级别为 V-0 级,且各种力学性能均能满足应用
面的应用。TPTPA 添加量对 PVC 阻燃性能和力学性
要求。
能的影响见表 6,每个样品平行测试了 3 次,取平
(4)TPTPA 兼具 P、N 两种阻燃元素,阻燃效
均值。 率高,与无机阻燃剂氢氧化铝(镁)复配使用有望
得到一种高效抑烟型阻燃剂,在 PVC、橡胶、聚氨
表 6 TPTPA 添加量对 PVC 阻燃性能和力学性能的影响
Table 6 Effect of additive amount of TPTPA on the mechanical 酯等高分子材料行业具有广阔的应用前景。
properties and flame resistance of PVC
参考文献:
TPTPA 用量/% 拉伸强度/MPa 断裂伸长率/% LOI/% UL-94
[1] NIE X J (聂晓娟), LI X (李霞), MA H Y (马红艳). Synthesis and
0 18.60.4 275.66.4 24.70.5 不通过
application of cyclodextrin polymers[J]. Fine Chemicals (精细化工),
5 17.90.2 256.35.9 25.40.6 V-2 2019, 36(12): 2364-2370, 2377.
10 17.40.4 250.76.2 29.60.5 V-0 [2] WANG X C (王晓川), SHU Y J (舒远杰), LEI Y L (雷永林), et al.
15 16.80.5 242.66.2 31.30.3 V-0 Curing of hydroxyl-terminated polybutadiene (HTPB) with nitrile
oxide[J]. Fine Chemicals (精细化工), 2018, 35(4): 695-699.
20 16.10.3 239.57.1 33.70.4 V-0
[3] GOJNY F H, WICHMANN M H G, KOPKE U, et al. Carbon
nanotube-reinforced epoxy-composites: Enhanced stiffness and
从表 6 可知,随着 TPTPA 用量的增加,PVC
fracture toughness at low nanotube content[J]. Composites Science
材料的阻燃性能显著提高,但拉伸强度、断裂伸长 and Technology, 2004, 64(15): 2363-2371.
率等力学性能略有降低。当 TPTPA 添加量为 10%时, [4] XU Z S, JIA H Y, YAN L, et al. Synergistic effect of bismuth oxide
