Page 206 - 《精细化工》2022年第4期

·842· 精细化工 FINE CHEMICALS 第 39 卷

2
5
蚀效率可达 99.19%。较低的腐蚀电流密度和较高的 低频阻抗值|Z| 0.01 Hz =1.07×10 Ω·cm ，提升了约两个
腐蚀电压对应着更好的防腐性能，故 SPG/EP-1~3 数量级。由图 7c Bode 曲线可见，EP、GO/EP、PG/EP、
复合涂层相对于 PANI/PG-EP 复合涂层防腐性能更 PANI/PG-EP 涂层均显示了两个半弧，表明腐蚀介质
好。其中，SPG/EP-2 复合涂层防腐性能最佳。 已经到达钢材表面，而 SPG/EP-1~3 涂层均只有一个
半弧，表明腐蚀介质远没有到达钢材表面。综上所
述，SPG 添加物均能改善 PG 的防腐性能，GO/EP、
PG/EP 复合涂层防腐效果不如 PANI/PG-EP 复合涂
层，而 PANI/PG-EP 复 合 涂层防 腐 效果不 如
SPG/EP-1~3 复合涂层。其中，SPG/EP-2 复合涂层
的防腐性能相对来说最优。

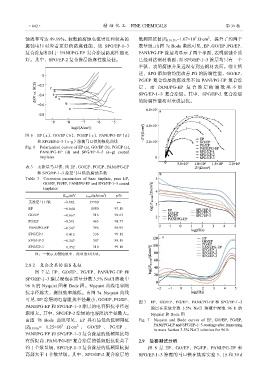

图 6 EP（a）、GO/EP（b）、PG/EP（c）、PANI/PG-EP（d）
和 SPG/EP-1~3（e~g）涂覆马口铁的极化曲线
Fig. 6 Polarization curves of EP (a), GO/EP (b), PG/EP (c),
PANI/PG-EP (d) and SPG/EP-1~3 (e~g) coated
tinplates

表 3 无涂层马口铁、纯 EP、GO/EP、PG/EP、PANI/PG-EP
和 SPG/EP-1~3 涂层马口铁的腐蚀参数
Table 3 Corrosion parameters of bare tinplate, pure EP,
GO/EP, PG/EP, PANI/PG-EP and SPG/EP-1~3 coated
tinplates
2
E corr/mV i corr/(nA/cm ) η/%
无涂层马口铁 –0.882 37700 —
EP –0.840 1080 97.10
GO/EP –0.667 516 98.63
PG/EP –0.591 465 98.77
PANI/PG-EP –0.547 396 98.95
SPG/EP-1 –0.412 336 99.12
SPG/EP-2 –0.347 307 99.19
SPG/EP-3 –0.352 310 99.18
注：—表示无缓蚀效率，此项为对比项。

2.8.2 复合涂层的 EIS 表征
图 7 是 EP、GO/EP、PG/EP、PANI/PG-EP 和
SPG/EP-1~3 涂层浸泡在质量分数 3.5% NaCl 溶液中
96 h 的 Nyquist 图和 Bode 图。Nyquist 曲线电容阻
抗半径越大，腐蚀效率越低。由图 7a Nyquist 曲线

可见，EP 涂层的电容阻抗半径最小，GO/EP、PG/EP、
图 7 EP、GO/EP、PG/EP、PANI/PG-EP 和 SPG/EP-1~3
PANI/PG-EP 和 SPG/EP-1~3 涂层的电容阻抗半径逐 涂层在质量分数 3.5% NaCl 溶液中浸泡 96 h 的
渐增大。其中，SPG/EP-2 涂层的电容阻抗半径最大。 Nyquist 和 Bode 图
由图 7b Bode 曲线可见，EP 具有最低的低频阻抗 Fig. 7 Nyquist and Bode curves of EP, GO/EP, PG/EP,
2
|Z| 0.01 Hz= 1.25×10 3 Ω·cm ； GO/EP 、 PG/EP 、 PANI/PG-EP and SPG/EP-1~3 coatings after immersing
in mass faction 3.5% NaCl solution for 96 h
PANI/PG-EP 和 SPG/EP-1~3 复合涂层的低频阻抗均
有所提高，PANI/PG-EP 复合涂层的低频阻抗提高了 2.9 盐雾测试分析
约 1 个数量级，SPG/EP-1~3 复合涂层的低频阻抗提 图 8 是 EP、GO/EP、PG/EP、PANI/PG-EP 和
高都大于 1 个数量级。其中，SPG/EP-2 复合涂层的 SPG/EP-1~3 涂覆的马口铁在盐雾实验 3、15 和 30 d
