Page 200 - 《精细化工》2023年第11期

·2512· 精细化工 FINE CHEMICALS 第 40 卷

2.2.2 CMC 分析 7.4 时的 CMC 分别为 1.54、1.42、0.97、0.81、
不同亲油水比例聚合物在不同 pH 下的界面张 0.70 μg/mL；n(CDPA)∶n(LLA)=1∶200 的上述胶
力见图 6。 束在 pH=5.0 、 6.0 时的 CMC 为 0.32~1.54 、
由图 6 可见，n(CDPA)∶n(LLA)=1∶100 的聚合 0.39~1.36，pH=7.4 时的 CMC 分别为 1.46、1.23、
物胶束 PEGMA 4-b-PLLA-b-PCL 1、PEGMA 2-b-PLLA- 0.92、0.66、0.62 μg/mL。
b-PCL 1、PEGMA 1-b-PLLA-b-PCL 1、PEGMA 1-b-PLLA- 当亲水链段 PEGMA 含量不变时，随着疏水链
b-PCL 2 和 PEGMA 1 -b-PLLA-b-PCL 4 在 pH=5.0、6.0 段 PCL 含量的增加，胶束溶液的 CMC 呈现先减小
时的 CMC 为 0.32~1.41、0.52~1.40 μg/mL，pH= 后趋于稳定的变化趋势。

a1~a3—n(CDPA)∶n(LLA)=1∶100；b1~b3—n(CDPA)∶n(LLA)= 1∶200

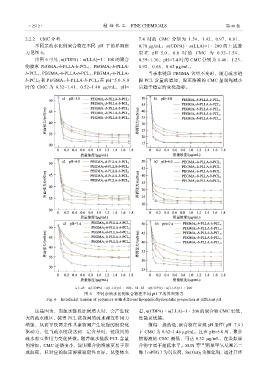

图 6 不同亲油水比例聚合物在不同 pH 下的界面张力
Fig. 6 Interfacial tension of polymers with different lipophilic/hydrophilic proportion at different pH

这是因为，当疏水链段比例增大时，会产生较 看，n(CDPA)∶n(LLA)=1∶200 的聚合物 CMC 更低，
大的疏水微区，使得 PCL 链段间的疏水相互作用力 性能更优越。
增强，从而导致两亲性共聚物间产生较强的胶束化 值得一提的是，聚合物在常规 pH 条件（pH=7.4）
驱动力，但当疏水链段达到一定含量时，链段间的 下 CMC 为 0.62~1.46 μg/mL，且在 pH=5.0 时，聚合
疏水相互作用力变化甚微。随着疏水链段 PCL 含量 物溶液的 CMC 最低，可达 0.32 μg/mL，在类似聚
的增加，CMC 逐渐变小，说明聚合物溶液更易于形 合物中属于超低水平。SUN 等 [14] 用单甲氧基聚乙二
成胶束，且对应的胶束溶液稳定性更好。从整体来 醇（mPEG）为引发剂，Sn(Oct) 2 为催化剂，通过开环
