Page 198 - 《精细化工》2023年第11期

·2510· 精细化工 FINE CHEMICALS 第 40 卷

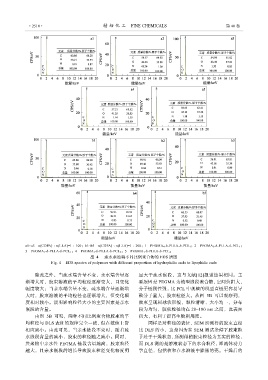

a1~a5—n(CDPA)∶n(LLA)=1∶100；b1~b5—n(CDPA)∶n(LLA)=1∶200；1—PEGMA 4-b-PLLA-b-PCL 1；2—PEGMA 2-b-PLLA-b-PCL 1；
3—PEGMA 1-b-PLLA-b-PCL 1；4—PEGMA 1-b-PLLA-b-PCL 2；5—PEGMA 1-b-PLLA-b-PCL 4
图 4 亲水亲油端不同比例聚合物的 EDS 谱图
Fig. 4 EDS spectra of polymers with different proportion of hydrophilic ends to lipophilic ends

除此之外，当疏水端含量不变，亲水端含量逐 显大于疏水嵌段，这与文献[12]报道结果相同。主
渐增大时，胶束溶液的平均粒径逐渐变大，且变化 要原因是 PEGMA 为梳型嵌段聚合物，空间位阻大，
幅度较大；当亲水端含量不变，疏水端含量逐渐增 分子链刚性强，比 PCL 中规整的线型直链更容易导
大时，胶束溶液的平均粒径也逐渐增大，但变化幅 致分子量大，胶束粒径大。从图 5B 可以观察到，
度相对较小。说明影响粒径大小的主要因素是亲水 胶束呈现圆球状形貌，颗粒清晰、大小均一，分布
嵌段的含量。 较为均匀，胶束粒径均在 28~180 nm 之间，比表面
由图 5B 可见，两种不同比例聚合物胶束的平 积大，有利于提高生物利用度。
均粒径与 DLS 表征的规律完全一致，但在数值上皆 同样是对粒径的表征，SEM 所测得的胶束直径
相应减小。由此可见，当亲水链段不变时，随着疏 比 DLS 的小，这是因为在 SEM 测试条件下胶束粒
水嵌段含量的减小，胶束的粒径随之减小。同时， 子处于干燥状态，所测得的胶束粒径为真实的粒径，
共聚物中亲水性 PEGMA 链段含量越高，胶束粒径 而 DLS 测的是溶液状态下的水合粒径，即流体动力
越大，且亲水嵌段的增长导致胶束粒径变化幅度明 学直径，包括核和在水溶液中膨胀的壳。干燥后的
