Page 216 - 《精细化工》2020年第3期

·634· 精细化工 FINE CHEMICALS 第 37 卷

由于 F-6 涂层的氟微球尺寸较 F-6/DEA 小，且 脂的分解 [24] 。通过图 11 及表 3 发现，加入 PFPE-PEA
分布较均匀。当体系中—CF 3 基团含量越高，成膜 固化剂后氟树脂的最大热失重温度都升高，表明
过程中含氟基团富集的氟微球尺寸越大，且在涂层 PFPE-PEA 能更好地促进环氧基的交联固化。
表面分布不均。固化剂 PFPE-DEA 的加入使涂层体 通过表 3 可见，两系列氟树脂热失重 5%的温度
系中的含氟基团增多，F-6/DEA 涂层表面的氟微球 基本高于 200 ℃，说明涂层的耐热稳定性较好。但
致使涂层表面不平整，随着腐蚀的进行，腐蚀产物 其中 F-6 系列氟树脂热失重 5%的温度较 F-5 系列的
在基体表面积累，会形成一定的腐蚀产物膜，可阻挡 高，这可能是因为在氟树脂中含氟链段是将非氟链
腐蚀介质的通过。对比图 10d、图 10e、图 10f，F-6/DEA 段包裹起来，氟树脂热分解时含氟链段需要先解缠
涂层腐蚀后的表面最不平整，呈现凹凸不平的形貌， 结。由于 F-6 系列比 F-5 系列氟树脂的含氟链段多，
这是涂层的一些区域积聚了一定的腐蚀物。也正是 故需要更高的温度对氟树脂中的含氟连段解链。
由于锈蚀物的积聚和涂层腐蚀过程中的开裂，F-6/
DEA 出现了腐蚀后阻抗模值增大的情况 [23] 。 3 结论
F-6/PEA（图 10c）涂层表面的氟微球并不明显，
以 PFHEAc 和 GMA 为原料，共聚得到含环氧基
是由于 PFPE-PEA 的胺基活性大于 PFPE-DEA，能
氟树脂。以全氟聚醚醇和 DEA、PEA 为原料，制备
更好地与氟树脂中的环氧基反应，使得涂层更致密，
了两种胺类固化剂。F-X 氟树脂涂层的静态水接触角
且 PEA 链段较长，柔性好，固化后涂层表面更加平
均可达 120°以上。中性盐雾条件下，F-6、F-5 两种
整。但由于较多含氟基团的存在，涂层的耐腐蚀性
系列的氟树脂耐盐雾腐蚀时间可达到 24 h，市售
较好。由图 10f 还可见，F-6/PEA 涂层腐蚀后还能保
EGC-1702 氟树脂耐盐雾腐蚀性只有 12 h。经 EIS 测
持较好的形貌。
试、Tafel 极化曲线及 SEM 图表明，合成的 F-5、F-6
2.5 热稳定性
系列氟树脂的耐腐蚀性高于 EGC-1702 氟树脂，且F-6
涂层的热分解温度见图 11 及表 3。 系列耐腐蚀性最强。通过热稳定性分析，两种氟树脂

完全可用于较高温度下工作的 PCB 板。且由上述测
试发现，添加了 PFPE-PEA 固化剂的涂层阻抗模值更
大，表面更加平整，热稳定性更强。
由于固化剂的合成原料为全氟聚醚，而其具有
特殊的全氟链段结构，在文献中少有合成全氟聚醚
型树脂的报道，下一步拟对全氟聚醚进行研究，合
成一种全氟聚醚型树脂并对其耐腐蚀性能进行研究。

参考文献：
[1] HUANG Hualiang (黄华良). Corrosion behavior and mechanism of
PCB-Cu under thin liquid film[D]. Wuhan: Huazhong University of

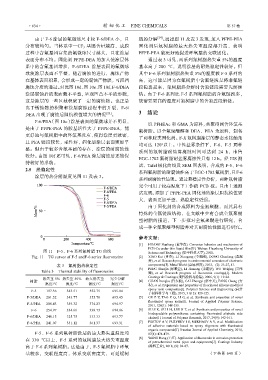

图 11 F-5、F-6 系列氟树脂 TG 曲线 Science and Technology (华中科技大学), 2011.
Fig. 11 TG curves of F-5 andF-6 series fluororesins [2] XIAO Kui (肖葵), LI Xiaogang (李晓刚), DONG Chaofang (董超
芳), et al. Research progress in environmental corrosion of electronic
表 3 氟树脂热稳定性 components[J]. Metal World (金属世界), 2012，(2): 23-25, 41.
Table 3 Thermal stability of fluororesins [3] PENG Shunjin (彭顺金), LI Jianzong (李建宗), WU Weiqing (吴伟
卿), et al. Research progress of fluororesin coatings[J]. Modern
Coatings & Coatings (现代涂料与涂装), 2006, 9(1): 19-24.
热失重 5% 热失重 50% 最大热失重 完全分解
树脂 [4] GUAN Dongbo (管东波), CAI Zhongyi (蔡中义), FANG Cheng (方
温度/℃ 温度/℃ 温度/℃ 温度/℃ 程), et al. Preparation and properties of fluorinated silicone modified
epoxy resin composites[J]. Polymer Science and Engineering (高分
F-5 197.36 343.51 352.75 695.04
子材料科学与工程), 2015, 31(12): 120-125.
F-5/DEA 201.52 343.77 355.78 695.45 [5] GE Z Y, TAO Z Q, LI G, et al. Synthesis and properties of novel
fluorinated epoxy resins[J]. Journal of Applied Polymer Science,
F-5/PEA 208.43 359.32 374.23 694.97
2011, 120(1): 148-155.
F-6 254.97 334.66 338.73 694.06 [6] SU S K, GU J H, LEE H T, et al. Synthesis and properties of novel
biodegradable polyurethanes containing fluorinated aliphatic side
F-6/DEA 248.15 325.75 333.33 693.77 chains[J]. Journal of Polymer Research, 2017, 24(9): 142-161.
F-6/PEA 241.07 351.12 361.37 693.31 [7] PESTOV A V, PUZYREV I S, MEKHAEV A V, et al. Modification
of adhesive materials based on epoxy oligomers with fluorinated
organic compounds[J]. Russian Journal of Applied Chemistry, 2014,
F-5、F-6 系列氟树脂涂层的最大热失重温度均 87(4): 474-479.
[8] WANG Hong (王红). Application of fluororesin in corrosion protection
在 330 ℃以上，F-5 系列的氟树脂最大热失重温度
of petrochemical metal pipes and equipments[J]. Coatings Industry
高于 F-6 系列氟树脂。这是由于，F-5 氟树脂中环氧 (涂料工业), 2018, (9): 82-87.

基较多，交联程度高，体系交联密度大，可延缓树 （下转第 648 页）
